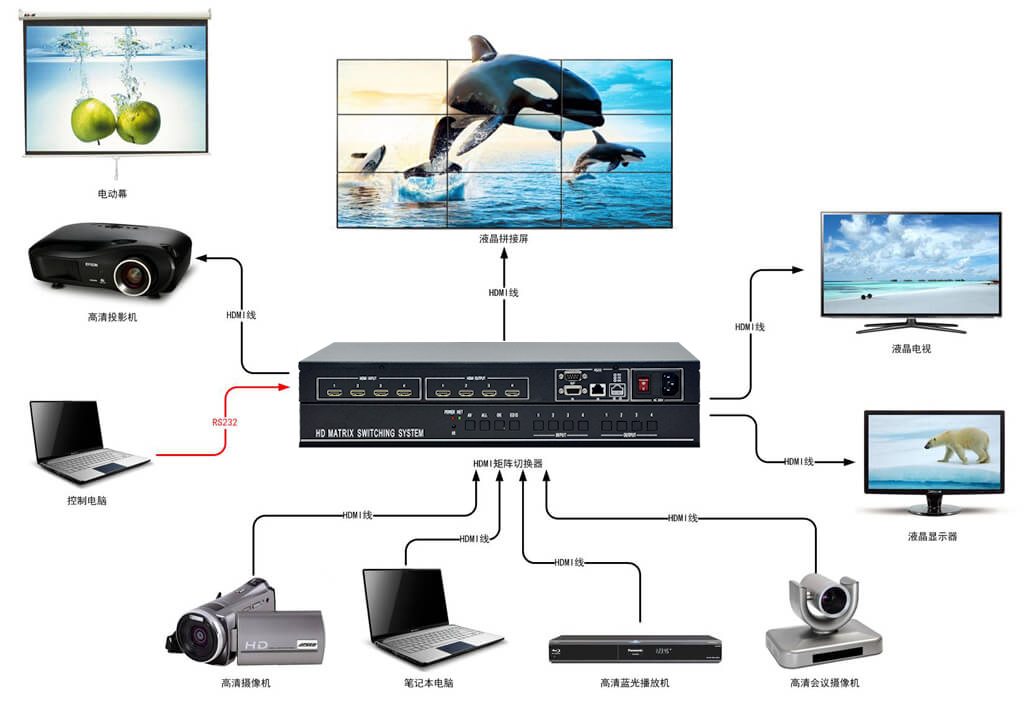

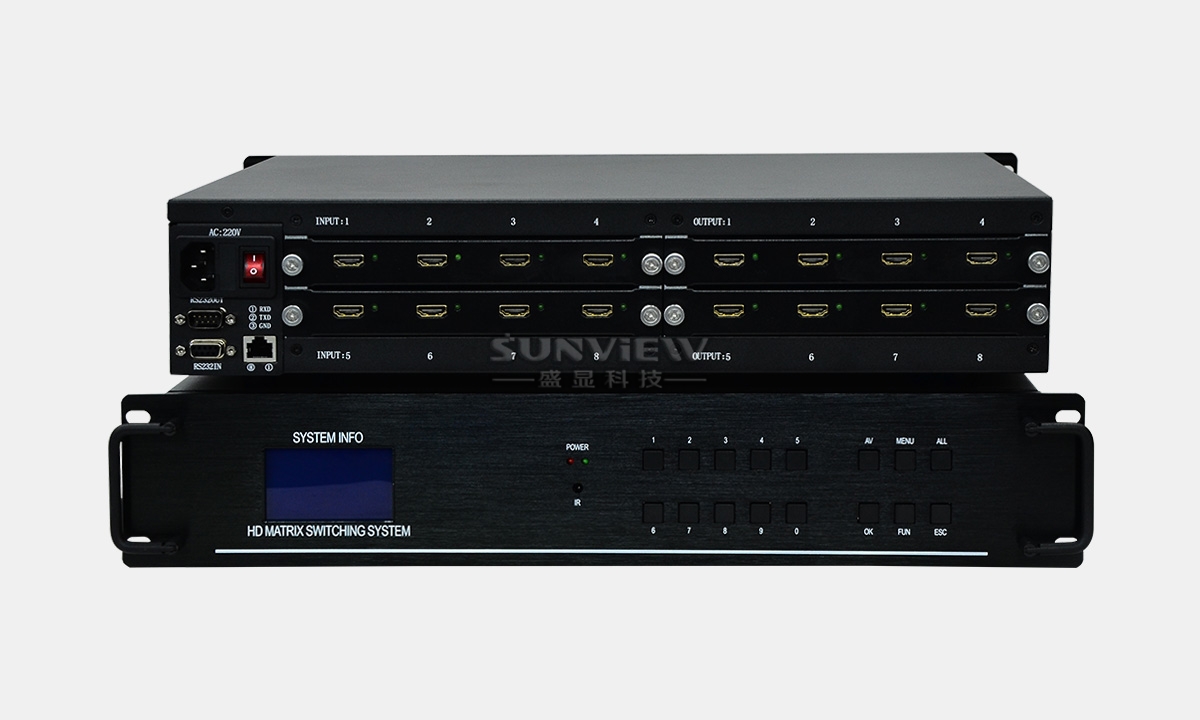

4K超高清矩陣是盛顯科技研發生產的一款8通道輸入輸出的4K超高清分辨率HDMI矩陣產品,超高分辨率:(3840x2160),可連接 8 個不同的 4K HDMI 信號輸入源, 8個不同的4K HDMI 接收顯示設備。用戶可以同一時間使用8個接收顯示設備選擇任意一個不同的信號輸入源,8個顯示設備可選擇相同或不同的輸出信號??蛇h程遙控或預先設置信號源輸入順序等多種控制方式,智能選擇默認信號源智能跳過處于關機狀態的輸入端口。4K超高清矩陣在各類指揮中心、調度中心、分析中心、會議中心、視頻會議、虛擬模擬中心、圖像展示等等多信號源的AV工程得到廣泛應用。
輸入輸出
支持8路4K HDMI信號輸入、8路4K HDMI輸出 ;分辨率:(3840x2160)
全數字無壓縮技術
高速的工業處理器,讓高清、全高清、超清數字圖像的交換、處理變得更加輕松與穩定。
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理,使對矩陣的控制變得隨心所欲。
用戶自定義方案儲存與調用
提供可達9個用戶自定義的輸出通道配置方案,并可對方案進行儲存與調用,免去在多組預定模式間切換時的繁瑣操作,在客戶端可以輕松管理預案的調用與管理。
高速率數字交換核心
高速的工業處理器,讓高清、全高清、超清數字圖像的交換、處理變得更加輕松與穩定。
掉電保護
所謂斷電保護功能,即切換設備在正常工作時可存儲的通道切換命令,當因突發情況發生斷電后,設備仍將保存此命令,待接電后設備自動恢復為原有的切換狀態。
ESD保護
高集成度的電子元器件設備日益增多的同時也導致敏感而昂貴的芯片使用,由于存在外部接口的 浪涌而遭到損壞的風險也在增長,所以ESD保護就顯得尤為重要。
輸入路數 |
8 |
輸出路數 |
8 |
輸入板卡(張) |
1 |
輸出板卡(張) |
1 |
信號接口 |
HDMI-D |
協議 |
支持HDCP1.4協議、支持HDMI1.4協議、兼容DVI1.0協議 |
接口帶寬 |
2.25Gbps(總共6.75Gbps,每種顏色2.25Gbps) |
支持分辨率 |
3840x2160 |
位時鐘抖動 |
<0.15Tbit |
位上升時間 |
<0.3Tbit(20% - 80%) |
位下降時間 |
<0.3Tbit(20% - 80%) |
傳輸延時 |
5ns(±1ns) |
切換速度 |
200ns(時間) |
信號強度 |
T.M.D.S +/-0.4Vpp |
阻抗 |
50歐 |
輸入EDID |
EDID 現場可擦寫 |
建議輸入距離 |
小于30米,在1920x1080@60hz時,推薦使用認證過的hdmi專用線材 |
建議輸出距離 |
小于20米,在1920x1080@60hz時,推薦使用認證過的hdmi專用線材 |
控制種類 |
串口控制、按鍵、遙控器 |
串行控制接口 |
RS-232,9針公母D型接口 |
波特率與協議 |
波特率:9600,數據位:8位,停止位:1,無奇偶校驗位 |
串行控制口定義 |
2 = TX,3 = RX,5 = GND |
電源 |
100ac - 240ac,50/60hz,國際自適應電源 |
溫度 |
儲存、使用溫度:-20°c - 70°c |
濕度 |
儲存、使用濕度:10% - 90% |

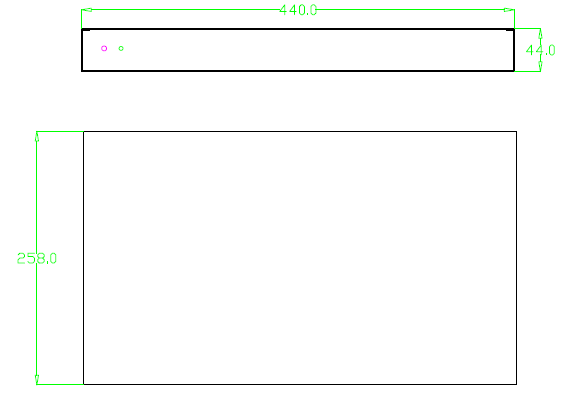

機箱尺寸 |
1u 標準機箱 |
產品重量 |
2.96kg |
平均故障間隔時間 |
30000小時 |
|
產品圖片及信息僅供參考,盛顯有可能對上述內容進行改進,提供準確、全面的信息,但不對信息中可能出現的錯誤或遺漏承擔責任,請以銷售實物為準,如你未能在本網站找到想要的型號及產品,請咨詢我們客服人員,可量身為您定制開發產品,也可為OEM渠道商提供中性包裝產品及服務。
